线路板制作系统方案PCB3080S
型号：PCB3080S

方案配置：裁板机C60+雕刻机SUV3030+过孔电镀机K80+PCB曝光机E60+丝印机S6+视频检测仪X60+放大镜台灯SUV100+工业吸尘器T300+配件包+耗材包

立即咨询

产品详情联系我们

远苏科技PCB制板方案
本方案编号:PCB3080S

方案配置：
裁板机：型号 C60
雕刻机：型号 SUV3030
过孔电镀机：型号K80
PCB曝光机：型号E60
字符丝印机：型号S6
视频检测仪：型号X60
放大镜：型号SUV100
配件：雕刻刀 1套/10把雕刻钻1套/10把
耗材：覆铜板10片规格：标配

天津远苏精电科技有限公司

生产工艺及生产过程：
PCB制板工艺：（单面）
裁板－钻孔－雕刻－阻焊－字符－板面处理－检修－成品
PCB制板工艺：（双面）
裁板－钻孔－孔金属化－雕刻－阻焊－字符－板面处理－检修－成品

工艺目的：
裁板：将覆铜板通过精密裁板机裁成所需尺寸，一般比所需要尺寸多出来1CM边框。
钻孔：根据软件提示，将PCB板上所有的孔通过雕刻机钻出所需的孔。
孔金属化：用过孔电镀系统对PCB板上的孔进行金属化处理。
雕刻：用PCB雕刻机对覆铜板进行雕刻，雕刻出所需的线路。
阻焊：用曝光机对雕刻好的PCB板进行曝光，将曝光好的PCB板进行绿油阻焊。
字符：用丝印机对做好阻焊的PCB板进行字符的丝印。
板面处理：将做好的线路板进行表面处理，便于焊接。
检修：通过视频检测仪处理表面细微金属碎屑，以便于达到最佳效果。

设备配置：
(1)裁板机C60

产品概述：
用于实验过程中线路板的裁割。
技术参数：
1．特钢长寿命刀刃，省力杠杆式设计，轻松切割各种厚板材。
2．流线型的外观符合人体工程学的设计。
3．配置水平对位功能，可以方便的切割固定形状的PCB板。
4．最大切割长度345mm，最大厚度3mm。
5．具有对位和固定标尺，精度更高，使用更方便。
6．固定透明保护罩，既保证不会误伤手指，又可以观查切板质量。

(2)过孔电镀机K80
产品概述：远苏科技是国内领先的PCB雕刻机生产制造商，专注于国内外高端企业及学校客户的精密研发制板需求，提供用于对覆铜板进行钻孔、雕刻、外形铣割的线路板雕刻机及相关设备。

技术参数

最大板面	*340340mm**
最小孔径	0.3mm
最大厚径比	2.5：1
输出电流	0-15A
工作电压	220V/50HZ
外形尺寸	660mm（L）×560mm（W）×480mm（H）
重量	75kg

产品亮点

电镀液微循环系统：内置两套微孔发泡管和静音气泵使电镀液形成微循环，提高过孔电镀的质量。
电镀件往复运动功能：通过调速，可控制电镀速度。
一体化的设计：使整机结构紧凑。
密封式的设计：保证电镀液不受污染，保证电镀质量。

产品用途
K80过孔电镀机，又称孔化机，镀铜机，在PCB物理快速制板工艺中主要用于对线路板上的孔进行金属化处理。较常用于双面板线路板的制作。将完成钻孔的覆铜板置于本机中，设置好相关参数，即可轻松快速的完成金属孔化工艺。

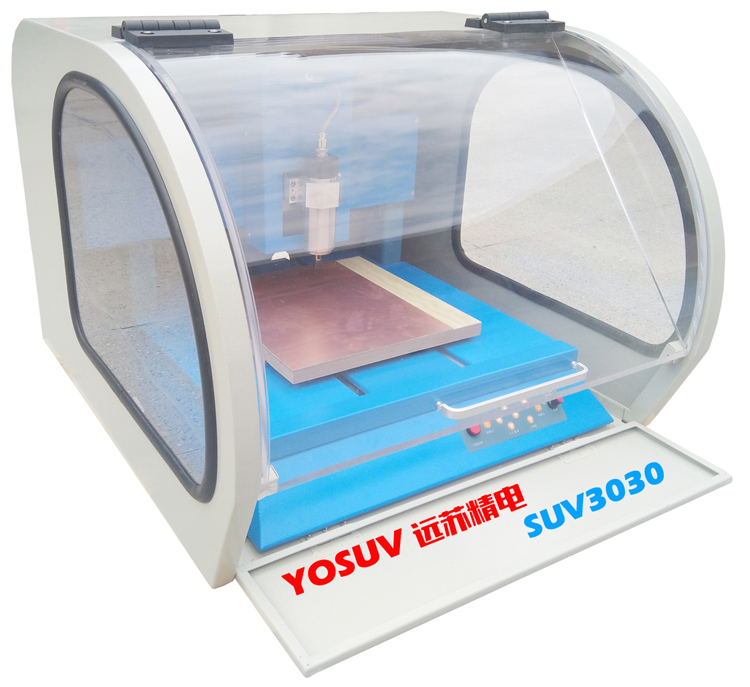

(3)SUV3030雕刻机

产品概述：天津远苏精电科技有限公司是国内领先的PCB雕刻机及配套制板设备生产制造商，专注于国内各大高校、技校、科研院所及高端企业的精密研发制板需求，提供用于对覆铜板进行钻孔、雕刻、镀铜、镀锡、阻焊及焊接的线路板雕刻机和相关SMT设备。

技术参数

加工范围	单双面板
加工面积	300×300mm
最小加工线径	4mil
最小加工线距	5mil
分辨率	0.02mil(0.5um)
工作速度	4.8m/min
主轴转速	0～60000r/min，无级可调速（在工作过程中软件根据路径自动计算并优化主轴转速）
主轴功率	95W（高速自冷主轴，持续工作8小时以上）
直线导轨	进口直线导轨
传动方式	进口滚珠丝杆
钻孔孔径	0.3～3.175MM
钻孔深度	0.02-3.5mm
钻孔速度	≥150(孔/min)
控制方式	电脑控制
通信方式	RS-232/USB
操作系统	Windons 98/2000/XP/Vista/Win7/Win10
最小内存配置	256MB
体积	630mm（L）×710mm（W）×450mm（H）
重量	130kg
消耗功率	350 W
电源	220V/50HZ
支持软件	支持Protel99se、Altium Designer、CAD等常用EDA软件（支持所有pcb及gerber格式的文件）

产品亮点

自动原点定位：可以从任意位置自动回到设定的零点，重复精度更高。
定位销与不对称定位技术：保证了定位的精确性与正确性。
断点续雕：从任意百分比开始雕刻，或雕刻到某一百分比结束。
虚拟加工：根据设定的参数，虚拟显示实际加工过程。
实时显示加工路径：加工前首先显示所有加工路径，在加工过程中实时显示当前位置，便于观察。
任意区域选择雕刻：选择任意区域，进行雕刻，可以局部雕刻。
组合雕刻/自动选择刀具：选择两把雕刻刀，自动分配雕刻区域。在不影响雕刻精度的情况下选择一把大雕刻刀，快速铣掉大块的空白区域。
万能钻孔：使用固定铣刀挖出任意孔，减少了换钻头的次数，可以锣异形孔，可以开槽，大大增加了pcb设计的多样性。
外形铣割：板子雕刻完成后进行外形铣割。
智能主轴转速优化功能：根据刀具自动优化主轴转速，从而提高雕刻精度。

公司简介

1.远苏科技是国内专业的PCB制板设备生产制造商，专注于国内外高端企业及学校客户的精密研发制板需求，提供用于对覆铜板进行钻孔、雕刻、外形铣割的线路板雕刻机，只需很短的时间即可完美制作出所需的精密线路板，是广大大中小型企业及科研部门不可或缺的必备产品，本产品主要用于企业研发部门、大中专院校实训实验室及研究所；
2.对于企业的很多研发部门来说，研发一种板子外发加工打样，少则3到5天，多则8到10天甚至更久，严重影响研发速度，同时还存在很大的技术外泄的风险，而线路板雕刻机则可以完全解决您的问题，让您时时刻刻都可以将自己的想法雕刻出来，测试修改，而无需等待，深受广大客户的喜爱；
3.远苏PCB高精度线路板雕刻机可根据目前行业内绝大部分PCB设计软件设计的线路文件，自动快速精确的制作单双面板，用户只需要在计算机上完成PCB文件设计并将其导出成加工文件后，通过RS-232通讯接口传送给雕刻机的控制系统，雕刻机就会快速、自动的完成钻孔、雕刻、割边等工艺。

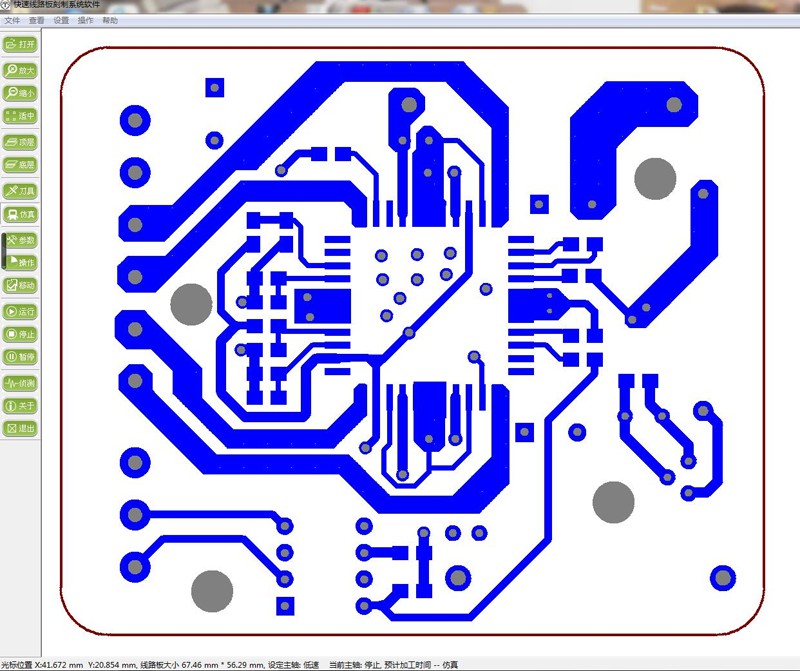

雕刻机配套软件（快速线路板刻制系统软件）

雕刻机配套软件（快速线路板刻制系统软件）

★快速线路板刻制系统软件由我公司自主开发，所见即所得的软件技术，告别了雕刻机软件过去复杂繁琐的G代码的时代。并拥有自主知识产权、软件著作权证书。

功能简介
1、放大、缩小功能，点击对应的按钮可以放大或者缩小视图界面。

2、顶层、底层按钮，可以快捷查看设计图的顶层和底层。

3、刀具：可自由添加刀具参数。

4、仿真：可脱机仿真运行，查看工作路径以及预估工作时间。

5、移动：可通过电脑控制机器移动，也可通过设备按钮控制移动。

6、操作：所有工作过程操作简便，所见即所得，上手快，无需专业知识即可轻松操作。

7、软件最下方实时显示光标所在坐标，线路板基本信息，加工剩余时间等信息。

8、运行、暂停、停止：工作过程中根据需要随时暂停、运行以及停止操作。

9、可在软件设置中设置工作完成后关闭雕刻机及计算机，方便无人值守时自动完成工作。

10、智能判断线路板类型：打开文件时，软件根据Gerber文件自动判断线路板类型，用户也可以手动修改。

11、坐标显示：鼠标移动到图形上的任意位置，都会在任务栏上显示出相应的坐标。

12、隔离：沿着需要留下的线路雕刻一圈，把线路单独分离出来。

13、隔离宽度：隔离后，PCB板已经可以使用，但大多数用户认为间距太小，不易焊接，这时候需要隔离宽度功能：用户可以根据实际需要，设置隔离宽度，铣掉周边0-20mm范围内的多余铜皮，便于焊接。

14、铣雕：把板面上不需要的铜皮全部铣掉。

15、万能割边：用户可以选择底层或者顶层割边，可以任意形状割边，异形割边。

16、自动关闭主轴：软件配备自动关闭主轴功能，只要当前指令完成，主轴就会自动关闭。

17、支持智能雕刻：有些线路板的线距比较小，常规0.4的雕刻刀无法操作，此时我们就可以使用智能雕刻，根据实际线路图的情况，选择0.1或0.2的刀具进行细雕刻。

18、智能挖孔：大于0.8的孔可以用挖孔刀一次性挖取。

19、支持仿真运行：虚拟加工，加工路径实时显示等功能；显示加工路径和加工实际、线路板详细信息；软件制作线路板时会显示制作路径、加工进度、板幅大小、主轴转速等。

20、使用简单：可以对化学腐蚀的板子进行钻孔、割边，对电路板的制作没有统一的顺序限制，适应不同用户的制板习惯。

21、设备随机附有吸尘设备，防止粉尘对环境的危害。

22、配备兼容性软件，兼容目前市面上主流EDA及pcb设计软件系统。

23、傻瓜式操作软件，所见即所得，清晰简洁，只需15分钟即可熟练操作设备。

24、设备发货随机附带视频教学光盘，专业技术工程师手把手教您使用设备。

25、设备配置快速线路板刻制系统软件，软件具有数据处理、存储和设备驱动功能。

26、设备具有超限保护功能，当X、Y、Z轴因操作不当超出行程范围时自动启动限位保护，避免操作不当对设备带来损坏。

27、设备自带LED照明，方便板面对位及观察操作过程。

28、防尘隔音外罩带有三面有机玻璃视窗，方便工作中从不同角度观察雕刻效果。

29、随机赠送配套学习教材，送电子书及纸质配套资料。

30、无人值守设备自动关机，自动关闭电脑。

(4)PCB曝光机E60

产品概述：
用于在线路板制作过程中对于PCB板进行曝光。
主要功能：
该机采用智能数字控制，曝光时间更精确，并且该机体积小，结构紧凑，光源稳定，低电压仍可正常启动，波长与各感光材料吻合良好，能达到更好的曝光效果。

技术指标：
1、电源：220V               4、曝光时间：0~999秒
2、功率：16W                 5、晒版面积：300*210 mm
3、光源：LED紫外光       6、体积：320*320*90mm

(5)字符丝印机S6

产品概述：
用于制板过程中对于PCB板字符的印刷。
主要功能：
1、适用于PCB字符印刷，手工操作。
2、手动易于调校，操作简单，准确可靠。
3、工作面积：320x440mm

(6)视频检测仪X60

产品概述：
用于对制作好的PCB进行视频放大检测，以便于达到最佳的制板效果。
主要功能：
图像传感器:200万像素，1/3INCH
有效像素:1600×1200
帧率:15
清晰度:最高超过800线（水平）
白平衡:自动
亮度控制:自动
颜色:彩色/灰度
镜像:支持左右/上下
OSD:英文/中文
图像保存:支持，根据分辨率不同，最高24幅（512M DDR）
图像对比:支持静态图像与动态图像1/2屏对比
边沿增强:支持
对比度:支持
色度:支持
十字光标:支持，多色
横线竖线:支持，多色，各两条，位置可移
数字降噪:支持
接口:VGA（RGB）720P/1024×768/1280×1024/1366×768 @ 60HZ
AV输出:高清520线
